Tutorial Blynk Kontrol Relay NodeMCU ESP8266

Modul relay adalah komponen elektronik yang berfungsi sebagai saklar elektronik yang dapat diaktifkan secara otomatis oleh sebuah sinyal listrik. Sementara itu, NodeMCU ESP8266 adalah sebuah board mikrokontroler yang memiliki kemampuan untuk terhubung ke jaringan WiFi dan dapat di-program menggunakan bahasa pemrograman seperti Arduino IDE.

Fungsi penerapan modul relay pada NodeMCU ESP8266 dapat digunakan untuk mengontrol peralatan listrik atau elektronik secara otomatis melalui jaringan WiFi. Misalnya, pengguna dapat mengontrol lampu, pompa air, atau perangkat elektronik lainnya menggunakan ESPNode MCU dan modul relay. Pengguna dapat mengatur waktu atau kondisi tertentu yang akan mengaktifkan atau mematikan peralatan listrik tersebut secara otomatis.

Contoh penggunaan modul relay pada NodeMCU ESP8266 adalah pada sistem otomatisasi rumah pintar (smart home). Dengan menggunakan modul relay, pengguna dapat mengontrol perangkat listrik seperti lampu, kipas angin, atau AC dari jarak jauh melalui aplikasi di smartphone atau komputer. Selain itu, modul relay juga dapat digunakan dalam sistem keamanan rumah dengan mengaktifkan atau mematikan alarm atau kamera CCTV secara otomatis.

1. wiring :

2. Alat dan Bahan :

•     NodeMCU ESP8266 1 buah
•     Breadboard 1 buah
•     Resistor 220Ω 4 buah
•     LED 4 buah
•     Relay 4 Channel 1 buah

3. Program Code :

01

/*

02	Program Kontrol Relay 4 Channel

03	dibuat oleh Indobot

04

*/

05	#define BLYNK_PRINT Serial  //Pendeklarasian Library

06	#include <ESP8266WiFi.h>

07	#include <BlynkSimpleEsp8266.h>

08

09	char auth[] = "XXXX"; // masukkan kode autentikasi disini

10	char ssid[] = "xxxx"; //nama wifi

11	char pass[] = "xxxx"; //password

12

13	void setup() { //Pengaturan Variabel

14	Serial.begin(9600);

15	Blynk.begin(auth, ssid, pass);

16

}

17

18	void loop() { //Perulangan Program

19	Blynk.run();

• Pilih New Project

20

}

Pengaturan BLYNK

• Beri nama project > pilih device yang digunakan > pilih Create

• setelah dibuat, pilih Widget Box ( ⊕ ) lalu pilih tipe Button

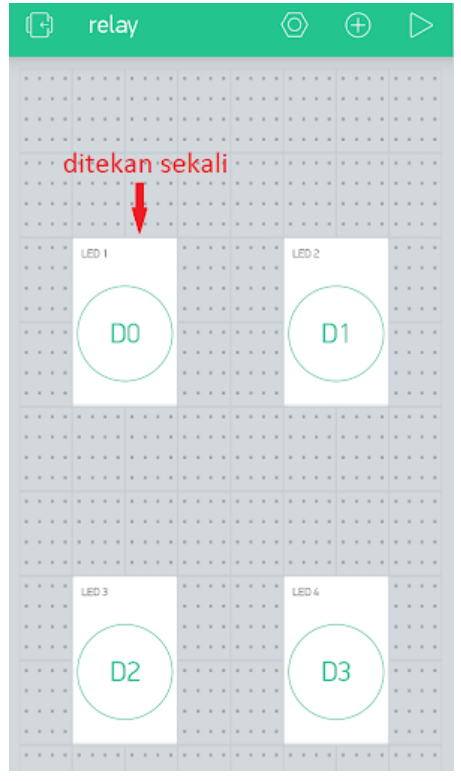

• Atur posisi tombol, lalu tekan sekali pada tombol untuk masuk ke settings , Beri nama tombol > pilih pin output rangkaian > atur sinyal menjadi 1 –  0 > pilih mode SWITCH

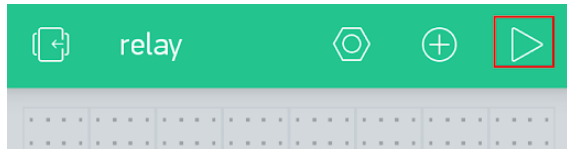

• Untuk memulai BLYNK, dapat menekan tombol start pada pojok kanan atas

Dengan demikian, fungsi penerapan modul relay pada ESPNode MCU dapat membantu meningkatkan efisiensi dan kenyamanan pengguna dalam mengontrol peralatan listrik atau elektronik secara otomatis dan jarak jauh melalui jaringan WiFi.
