7 Segment LED Display module
The 7 Segment LED Display module is an electronic component consisting of several LED segments arranged to form certain numbers or characters. This module can be used to display numbers, characters, and symbols on electronic devices such as digital clocks, timers, temperature gauges, and various other applications.
The 7 Segment LED Display module typically consists of seven LED segments that can be turned on or off independently to display numbers 0 through 9, as well as several special characters such as the decimal point, the letters A, B, C, D, E, F, and other special characters. The module can be either common anode (CA) or common cathode (CC), depending on the type of LED segment used.
The usefulness of the 7 Segment LED Display module is as a medium for displaying information in the form of numbers or characters on electronic devices. This module can be used to display time, temperature, pressure, and various other data on electronic devices. Additionally, the 7 Segment LED Display module is often used in education as a learning tool for introducing numbers and characters.

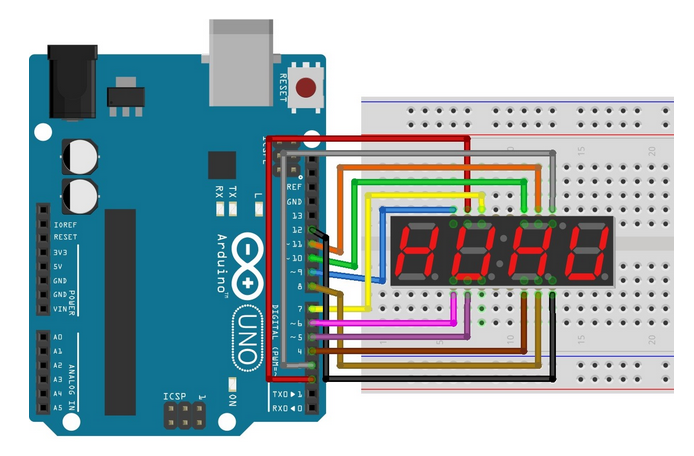

Programming 4 Digit 7 Segment LED Display
/*
Showing number 0-9 on a Common Anode 7-segment LED display
Displays the numbers 0-9 on the display, with one second inbetween.
A
---
F | | B
| G |
---
E | | C
| |
---
D
This example code is in the public domain.
*/
// Pin 2-8 is connected to the 7 segments of the display.
int pinA = 2;
int pinB = 3;
int pinC = 4;
int pinD = 5;
int pinE = 6;
int pinF = 7;
int pinG = 8;
int D1 = 9;
int D2 = 10;
int D3 = 11;
int D4 = 12;
// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pins as outputs.
pinMode(pinA, OUTPUT);
pinMode(pinB, OUTPUT);
pinMode(pinC, OUTPUT);
pinMode(pinD, OUTPUT);
pinMode(pinE, OUTPUT);
pinMode(pinF, OUTPUT);
pinMode(pinG, OUTPUT);
pinMode(D1, OUTPUT);
pinMode(D2, OUTPUT);
pinMode(D3, OUTPUT);
pinMode(D4, OUTPUT);
}
// the loop routine runs over and over again forever:
void loop() {
digitalWrite(D1, HIGH);
digitalWrite(D2, LOW);
digitalWrite(D3, LOW);
digitalWrite(D4, LOW);
//0
digitalWrite(pinA, LOW);
digitalWrite(pinB, HIGH);
digitalWrite(pinC, LOW);
digitalWrite(pinD, LOW);
digitalWrite(pinE, HIGH);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1); // wait for a second
digitalWrite(D1, LOW);
digitalWrite(D2, HIGH);
digitalWrite(D3, LOW);
digitalWrite(D4, LOW);
//1
digitalWrite(pinA, LOW);
digitalWrite(pinB, LOW);
digitalWrite(pinC, LOW);
digitalWrite(pinD, HIGH);
digitalWrite(pinE, LOW);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1); // wait for a second
digitalWrite(D1, LOW);
digitalWrite(D2, LOW);
digitalWrite(D3, HIGH);
digitalWrite(D4, LOW);
//2
digitalWrite(pinA, HIGH);
digitalWrite(pinB, HIGH);
digitalWrite(pinC, LOW);
digitalWrite(pinD, HIGH);
digitalWrite(pinE, LOW);
digitalWrite(pinF, HIGH);
digitalWrite(pinG, LOW);
delay(1); // wait for a second
digitalWrite(D1, LOW);
digitalWrite(D2, LOW);
digitalWrite(D3, LOW);
digitalWrite(D4, HIGH);
//3
digitalWrite(pinA, LOW);
digitalWrite(pinB, HIGH);
digitalWrite(pinC, LOW);
digitalWrite(pinD, HIGH);
digitalWrite(pinE, LOW);
digitalWrite(pinF, LOW);
digitalWrite(pinG, HIGH);
delay(1); // wait for a second
/*
//4
digitalWrite(pinA, HIGH);
digitalWrite(pinB, LOW);
digitalWrite(pinC, LOW);
digitalWrite(pinD, HIGH);
digitalWrite(pinE, HIGH);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1000); // wait for a second
//5
digitalWrite(pinA, LOW);
digitalWrite(pinB, HIGH);
digitalWrite(pinC, LOW);
digitalWrite(pinD, LOW);
digitalWrite(pinE, HIGH);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1000); // wait for a second
//6
digitalWrite(pinA, LOW);
digitalWrite(pinB, HIGH);
digitalWrite(pinC, LOW);
digitalWrite(pinD, LOW);
digitalWrite(pinE, LOW);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1000); // wait for a second
//7
digitalWrite(pinA, LOW);
digitalWrite(pinB, LOW);
digitalWrite(pinC, LOW);
digitalWrite(pinD, HIGH);
digitalWrite(pinE, HIGH);
digitalWrite(pinF, HIGH);
digitalWrite(pinG, HIGH);
delay(1000); // wait for a second
//8
digitalWrite(pinA, LOW);
digitalWrite(pinB, LOW);
digitalWrite(pinC, LOW);
digitalWrite(pinD, LOW);
digitalWrite(pinE, LOW);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1000); // wait for a second
//9
digitalWrite(pinA, LOW);
digitalWrite(pinB, LOW);
digitalWrite(pinC, LOW);
digitalWrite(pinD, HIGH);
digitalWrite(pinE, HIGH);
digitalWrite(pinF, LOW);
digitalWrite(pinG, LOW);
delay(1000); // wait for a second
*/
}
