Projek Simpel Modul Arduino

Projek modul Arduino Uno untuk pemula beserta diagram wiring board layout dan code program:

LED Blinking

• Wiring Board Layout:
• Sambungkan pin positif (+) dari LED ke pin 13 pada Arduino Uno
• Sambungkan pin negatif (-) dari LED ke GND pada Arduino Uno

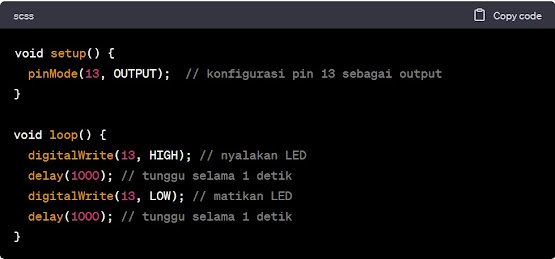

• Code Program:

Button Control LED

• Wiring Board Layout:
• Sambungkan pin positif (+) dari LED ke pin 13 pada Arduino Uno
• Sambungkan pin negatif (-) dari LED ke resistor 220 ohm
• Sambungkan ujung resistor yang lain ke pin negatif (-) dari button
• Sambungkan ujung lain dari button ke GND pada Arduino Uno

• Code Program:

int buttonPin = 2; // pin button
int ledPin = 13; // pin LED
int buttonState; // status button
void setup() {
  pinMode(ledPin, OUTPUT); // konfigurasi pin LED sebagai output
  pinMode(buttonPin, INPUT); // konfigurasi pin button sebagai input
}
void loop() {
  buttonState = digitalRead(buttonPin); // membaca status button
  if (buttonState == HIGH) { // jika button ditekan
    digitalWrite(ledPin, HIGH); // nyalakan LED
  } else { // jika button tidak ditekan
    digitalWrite(ledPin, LOW); // matikan LED
  }
}

Analog Input Reading

• Wiring Board Layout:
  • Sambungkan ujung positif (+) dari potensiometer ke 5V pada Arduino Uno
  • Sambungkan ujung negatif (-) dari potensiometer ke GND pada Arduino Uno
  • Sambungkan ujung tengah potensiometer ke pin A0 pada Arduino Uno
• Code Program:

int potPin = A0; // pin potensiometer
int potValue; // nilai potensiometer

void setup() {
  Serial.begin(9600); // buka koneksi serial
}

void loop() {
  potValue = analogRead(potPin); // baca nilai analog pada pin potensiometer
  Serial.println(potValue); // tampilkan nilai pada serial monitor
  delay(100); // tunggu selama 0,1 detik
}

Berikut hasilnya :
